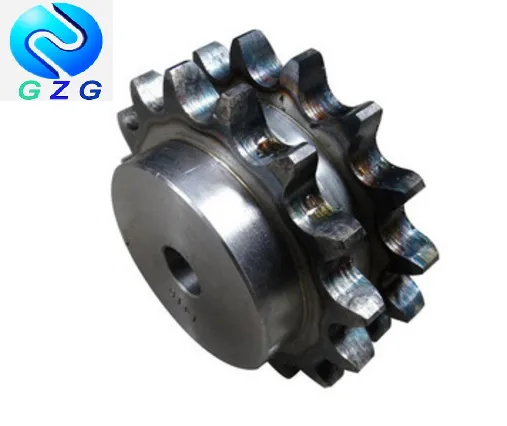

Aflgjafakeðjuhjól ANSI 50
Power Transmission Sprocket ANSI 50 er tegund af tannhjóli sem almennt er notað í vélrænum aflflutningskerfum. Hann er hannaður til að flytja tog og snúning á milli stokka með keðju. ANSI (American National Standards Institute) 50 staðallinn vísar til keðjuhallans - fjarlægðin milli miðlína aðliggjandi keðju í keðjunni. Þegar um ANSI 50 er að ræða er hæðin 15,875 mm (0,625 tommur).
Aflflutningskírteinið ANSI 50 kemur í ýmsum stærðum, með mismunandi fjölda tanna og borastærð. Fjöldi tanna ræður hraðahlutfalli milli drifskafta og drifna öxla, en gatastærð ákvarðar þvermál skaftsins sem hægt er að festa tannhjólið á. Tannhjólið getur einnig verið með lyklabrautum eða stilliskrúfum til að koma í veg fyrir að það renni eða snúist á skaftinu.
Einn af kostunum við að nota keðju- og keðjukerfi fyrir aflflutning er hæfni þess til að mæta misskiptingum og höggálagi. Keðjan getur teygt eða þjappað örlítið saman til að vega upp á móti minniháttar misskiptingum á milli drifskafta og drifskafta, en aðrar gerðir aflgjafakerfa eins og belti eða gír þola kannski ekki slíka misstillingu. Keðjan er einnig fær um að taka á sig höggálag sem getur orðið vegna skyndilegrar hröðunar eða hægingar á kerfinu.
Vörur breytur
 |
50 | ||||||||||
| ATH | mm | ||||||||||
| Pitch | 15.875 | ||||||||||
| Vals Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Stærðir: mm | |||||||||||
| Tennur | OD | P.C.D | Leiðist | Tegund B Simplex | Tvíhliða gerð B | Efni | |||||
| Miðstöð | Þyngd kg |
Leiðist | Miðstöð | Þyngd kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Vörumynd
Til að tryggja rétta virkni og lengja endingu aflflutnings keðjunnar ANSI 50 er mikilvægt að velja rétta stærð og gerð keðju og keðju fyrir notkunina, auk þess að viðhalda réttri spennu og smurningu. Of mikil spenna getur valdið ótímabæru sliti og álagi á legurnar, en of lítil spenna getur valdið því að keðjan renni eða hoppar tennur. Rétt smurning dregur úr núningi og sliti og hjálpar einnig til við að koma í veg fyrir ryð og tæringu.
Verksmiðjan okkar
vinnustofa
vinnustofa
vinnustofa
vinnustofa
Að lokum má segja að aflflutningskírteinið ANSI 50 er fjölhæfur og áreiðanlegur íhlutur í vélrænum aflflutningskerfum. Stöðluð hönnun þess og forskriftir tryggja eindrægni og skiptanleika við aðrar ANSI 50 keðjur og tannhjól. Hvort sem það er notað í iðnaðarvélar, landbúnaðartæki eða bílakerfi, þá veitir ANSI 50 tannhjólið öfluga og sveigjanlega lausn til að senda kraft og hreyfingu. Svo ef þú vilt að vélræna kerfið þitt virki á áhrifaríkan og skilvirkan hátt skaltu velja Power Transmission Sprocket ANSI 50.
